เหล็กโครงหลังคาคืออะไร อยู่ส่วนไหนของอาคาร และทำงานร่วมกับวัสดุมุงอย่างไร
เหล็กโครงหลังคาคือชุดโครงสร้างเหล็กที่รับแรงจากแผ่นมุงแล้วถ่ายแรงลงสู่ตัวอาคาร โดยมีสมาชิกหลักอย่างโครงถัก คานสัน จันทัน แป และค้ำยันทแยงทำงานร่วมกันเป็นระบบเดียว วัสดุมุงที่พบได้บ่อย เช่น เมทัลชีท กระเบื้องซีเมนต์หรือดินเผา และแผ่นไฟเบอร์ซีเมนต์ จะยึดกับแปก่อนส่งต่อแรงไปยังจันทันและสมาชิกหลักถัดไป การเลือกหน้าตัดที่เหมาะทำให้โครงเบา แข็งแรง และคุมการโก่งตัวได้ดีขึ้น ซึ่งส่งผลต่อความเงียบและอายุการใช้งานของแผ่นมุงโดยตรง โครงเหล็กมีข้อดีเรื่องน้ำหนักต่อความแข็งแรง ติดตั้งเร็ว และดัดแปลงง่ายในอนาคตเมื่อมีการขยายพื้นที่หรือเพิ่มอุปกรณ์ หลังคาที่วางระบบโครงดีจะลดจุดรั่ว ลดการสั่น และทำความสะอาดหรือซ่อมบำรุงได้สะดวกกว่า
เหล็กโครงหลังคา มีอะไรบ้าง และหน้าที่ของแต่ละชิ้นส่วน
ระบบโครงประกอบด้วยสมาชิกหลายชิ้นที่รับแรงต่างบทบาทกัน โครงถักหรือคานสันทำหน้าที่เป็นแนวรับหลักตามระยะสแปน ส่วนจันทันเป็นสมาชิกตามแนวลาดที่ถ่ายแรงลงสู่แปและแผ่นมุง แปคือสมาชิกแนวนอนที่รับแผ่นมุงโดยตรง ทำหน้าที่กระจายแรงและกำหนดจุดยึดสกรู ค้ำยันทแยงช่วยป้องกันการแกว่งและการบิดของกรอบโครงสร้าง เพลตรองและฉากเหล็กคือตัวกลางเชื่อมต่อสมาชิกต่างๆ ให้ถ่ายแรงได้ต่อเนื่อง นอกจากนี้ยังมีแผ่นปิดรอยต่อและวัสดุกันน้ำที่สำคัญมากในจุดสันหลังคา ปั้นลม และชายคา สมาชิกทุกชิ้นต้องถูกวางแนว ระยะ และวิธียึดที่สอดคล้องกับวัสดุมุง ไม่เช่นนั้นจะเกิดเสียงดังเมื่อมีลมหรือฝน และทำให้ผิวแผ่นมุงสึกเร็วกว่าที่ควร
เหล็กโครงหลังคา ใช้เหล็กอะไร เลือกหน้าตัดให้ตรงงานจริง

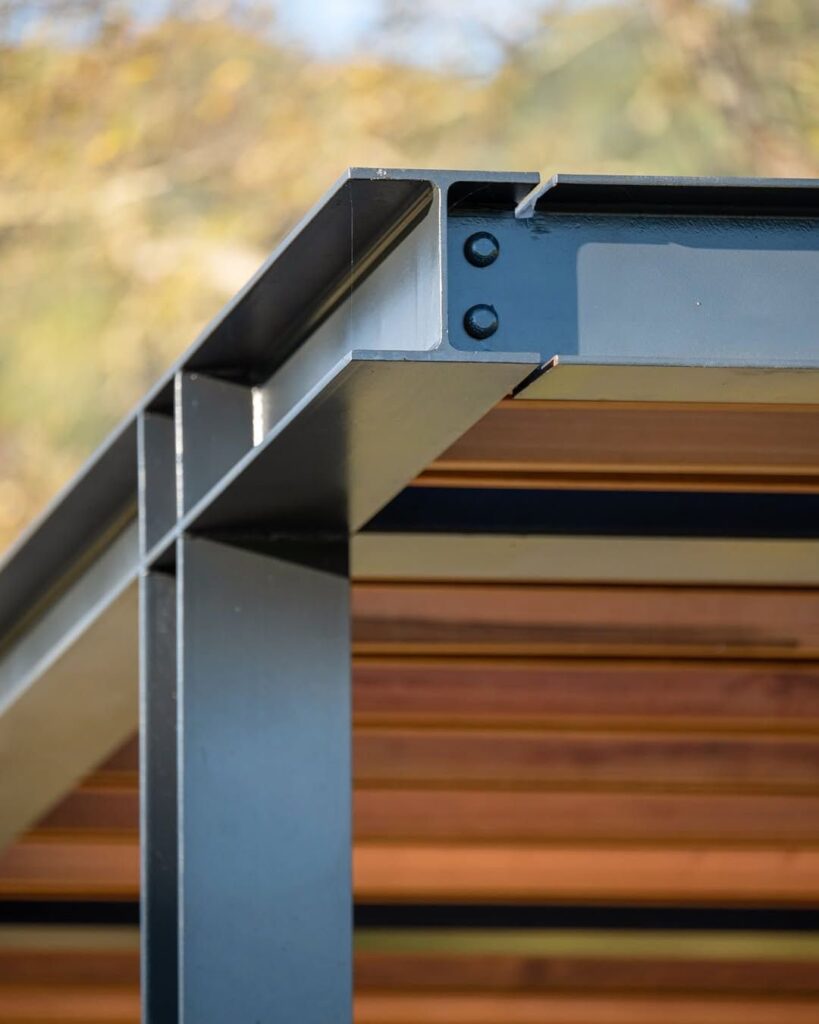

การเลือกหน้าตัดขึ้นกับสแปน แรงลม น้ำหนักแผ่นมุง และความเร็วติดตั้งที่ต้องการ หน้าตัดที่นิยมได้แก่ตัวซี ตัวแซด ท่อเหลี่ยม ท่อกลม และรูปพรรณรับแรงสูงอย่าง I-Beam หรือ H-Beam ตัวซีและตัวแซดเหมาะกับบ้านและโกดังขนาดกลางเพราะน้ำหนักเบาและประกอบง่าย ท่อเหลี่ยมให้ความแข็งรอบทิศและได้งานโชว์ผิวที่เรียบร้อย ส่วน I-Beam หรือ H-Beam ให้โมเมนต์ความเฉื่อยสูงสำหรับสแปนยาวหรือหลังคาที่รับอุปกรณ์แขวน ขณะเดียวกันการเลือกเกรดเหล็กและความหนาแผ่นต้องสัมพันธ์กับตารางรับแรงของผู้ผลิตเพื่อคุมค่าการโก่งตัวให้อยู่ในเกณฑ์ที่ใช้งานสบาย วัสดุชุบกัลวาไนซ์สำเร็จรูปเหมาะกับพื้นที่กลางแจ้งจัดหรือริมทะเลเพื่อลดภาระบำรุงผิวในระยะยาว
เปรียบเทียบ C / Z / Box / H-I สำหรับตำแหน่งต่างๆ
หน้าตัด C ใช้งานแพร่หลาย ตัดง่าย หาอะไหล่สะดวก เหมาะสแปนสั้นถึงกลาง หน้าตัด Z เด่นเรื่องการซ้อนทับแนวชายคาและถ่ายแรงต่อเนื่องจึงใช้ดีในโครงที่ต้องการทาบซ้อนยาว ท่อเหลี่ยมหรือ Box ให้ความแข็งรอบทิศ เป็นที่นิยมในงานโชว์เฟรมหรือหลังคาที่ต้องการภาพรวมเรียบร้อย ส่วน H-I เหมาะสแปนยาว รับอุปกรณ์แขวน และควบคุมการโก่งตัวได้แม่นยำ แต่ต้องมีทักษะเชื่อมและยกติดตั้งที่เหมาะสม การจับคู่หน้าตัดกับตำแหน่งใช้งานช่วยลดวัสดุส่วนเกินและทำให้งานติดตั้งรวดเร็วขึ้น
แบบโครงหลังคาเหล็กยอดนิยม และวิธีเลือกให้เข้ากับแบบสถาปัตย์
รูปแบบโครงมีหลายแนวให้เลือกตามทรงหลังคาและพื้นที่ใช้งาน โครงถักสามเหลี่ยมเป็นแบบคลาสสิก น้ำหนักต่อสแปนต่ำและคุมการโก่งตัวดี เหมาะกับหลังคาทรงหน้าจั่วหรือปั้นหยา โครงเฟรมกรอบหรือ Portal frame ใส่เสาและคานเป็นกรอบใหญ่ ลดจำนวนชิ้นส่วนย่อย เหมาะกับอาคารโล่งอย่างโกดัง โครงโค้งใช้ได้กับหลังคาทรงโค้งที่ต้องการภาพรวมลื่นไหลและลดเสาในพื้นที่ภายใน ขณะที่ Space frame ให้ความแข็งแกร่งรอบทิศและรูปทรงอิสระสำหรับสเปซกว้างมาก การเลือกแบบโครงต้องดูความชันหลังคา วัสดุมุง ช่วงสแปน จุดเปิดโล่งที่ต้องการ และงานเครื่องกลไฟที่ต้องแขวนใต้โครง เพื่อให้สถาปัตยกรรมกับโครงสร้างตอบกันได้พอดี
โครงถัก vs โครงเฟรมกรอบ
โครงถักใช้วัสดุรวมคุ้มต่อสแปนและผลิตจากเหล็กหน้าตัดมาตรฐานส่วนเล็กประกอบกันจึงยกติดตั้งเป็นช่วงๆ ได้สะดวก แต่ต้องละเอียดเรื่องจุดเชื่อมและมุมทแยงให้ถ่ายแรงได้ดี โครงเฟรมกรอบใช้ชิ้นส่วนขนาดใหญ่ขึ้น ติดตั้งเร็วเมื่อมีเครื่องจักรยกเหมาะสม ให้พื้นที่โล่งภายในสวยสะอาด แต่ใช้เหล็กต่อชิ้นสูงกว่าและต้องคุมรอยเชื่อมแนวยาวให้คุณภาพสม่ำเสมอ การตัดสินใจขึ้นกับกำลังยกในไซต์ เวลาติดตั้ง และงบรวมของโครงการ
กำหนดขนาด ระยะสแปน และระยะตั้งศูนย์ของสมาชิกให้ปลอดภัย
การวางสเปกเริ่มจากกำหนดสแปนจริง น้ำหนักตายของแผ่นมุงและฉนวน น้ำหนักจรจากคนทำงาน และแรงลมยกตามพื้นที่ ระยะตั้งศูนย์ของจันทันและแปควรสัมพันธ์กับชนิดแผ่นมุงเพื่อให้สกรูยึดได้เต็มประสิทธิภาพ การคุมค่าการโก่งตัวให้อยู่ในระยะที่ยอมรับทำให้เดินซ่อมได้สบายและลดเสียงจากการสั่น การค้ำยันชั่วคราวระหว่างติดตั้งช่วยป้องกันการบิดตัวก่อนยึดครบจุด ขณะเดียวกันต้องคุมความตรงและระดับสันชายให้เที่ยงตรงเพื่อให้แนวลอนแผ่นมุงวิ่งสวยและปิดครอบได้แนบแน่น เมื่อสเปกสัมพันธ์กันตั้งแต่ต้นจะลดการแก้หน้างานและลดความสูญเสียจากเศษตัด
การป้องกันสนิมและงานผิวสำหรับโครงหลังคา
ผิวเหล็กต้องเผชิญแดดฝน ละอองเกลือ และฝุ่น จึงควรวางระบบป้องกันตามสภาพแวดล้อม งานภายในที่ไม่โดนละอองน้ำบ่อย ระบบสีรองพื้นกันสนิมพร้อมท็อปโค้ตก็เพียงพอ งานภายนอกหรือริมทะเลควรชุบกัลวาไนซ์ร้อนเพื่อให้สังกะสีเสียสละปกป้องเหล็กใต้ผิว สำหรับงานซ่อมเฉพาะจุดหลังเชื่อมหรือเจาะสามารถใช้สีสังกะสีสูงเคลือบซ้ำ การเตรียมผิวก่อนทาสีเป็นหัวใจสำคัญ ผิวต้องสะอาด แห้ง ปราศจากคราบเกลือและน้ำมัน ความหนาฟิล์มของแต่ละชั้นต้องถึงตามสเปก การปิดขอบคม รูน็อต และแนวรอยเชื่อมให้สนิทช่วยยืดอายุงานผิวอีกมาก
ชุบกัลวาไนซ์ร้อน vs ระบบสีหลายชั้น
ชุบกัลวาไนซ์ร้อนให้การปกป้องสม่ำเสมอและทนทานในงานกลางแจ้งจัด แต่ปรับซ่อมสีภายหลังยากกว่าและต้องวางแผนเจาะเชื่อมตั้งแต่ก่อนชุบ ระบบสีหลายชั้นยืดหยุ่นในการซ่อมเฉพาะจุดและเลือกโทนสีได้หลากหลาย แต่ต้องควบคุมการเตรียมผิวและความหนาฟิล์มอย่างเข้มงวด ในบางโครงการใช้ผสมกันคือชุบกัลวาไนซ์เป็นชั้นฐานแล้วทาสีทับเพื่อความสวยและทนยูวี ผลลัพธ์คือผิวที่ทนทานและดูแลรักษาง่ายขึ้น
การยึดต่อและจุดเสี่ยงรั่วที่ต้องระวัง
จุดยึดต่อคือที่มาของทั้งความแข็งแรงและความเสี่ยงรั่ว ควรใช้เพลตรอง ฉากเหล็ก นอต แหวนรอง และสกรูปลายสว่านที่มีคุณภาพพร้อมยางรองมาตรฐาน ยึดด้วยแรงบิดตามสเปกและตรวจซ้ำก่อนปิดงาน จุดสันหลังคา ชายคา และปั้นลมต้องซีลรอยต่ออย่างละเอียดเพื่อตัดทางน้ำซึม สำหรับการประกบโลหะต่างชนิด เช่น เหล็กกับอลูมิเนียม ควรมีฉนวนคั่นเพื่อลดไฟฟ้ากัลวานิกที่ทำให้ผิวกัดกร่อนเร็วเกินปกติ ปลายท่อเหลี่ยมหรือกล่องควรปิดฝาเพื่อกันไอน้ำและฝุ่นเข้าด้านในซึ่งทำให้เกิดสนิมจากภายในโดยไม่รู้ตัว รายละเอียดเล็กๆ เหล่านี้ช่วยลดปัญหาระยะยาวอย่างมีนัยสำคัญ
ภาระที่ต้องคำนึง: น้ำหนักตาย น้ำหนักจร ลม ฝน ความร้อน และงานบำรุงรักษา
หลังคาต้องรับหลายภาระพร้อมกัน น้ำหนักตายจากแผ่นมุง ฉนวน และโครงไม้หรือเหล็ก น้ำหนักจรจากคนที่ขึ้นทำงาน ลมยกที่เปลี่ยนตามฤดูกาล และน้ำฝนที่ค้างชั่วคราวในร่องแผ่นหรือรางน้ำ ความร้อนกลางวันทำให้เกิดการขยายตัวของโลหะจึงควรเผื่อช่องว่างให้ขยับโดยไม่ดึงซีลหลุด การออกแบบให้มีทางเดินซ่อม จุดยึดเชือกนิรภัย และช่องเข้าถึงตะเข็บรอยต่อช่วยลดความเสี่ยงเวลาบำรุงรักษา เมื่อสรุปภาระทั้งหมดเป็นตัวเลข จะช่วยให้เลือกหน้าตัด ระยะตั้งศูนย์ และวิธียึดต่อได้มั่นใจขึ้นมาก

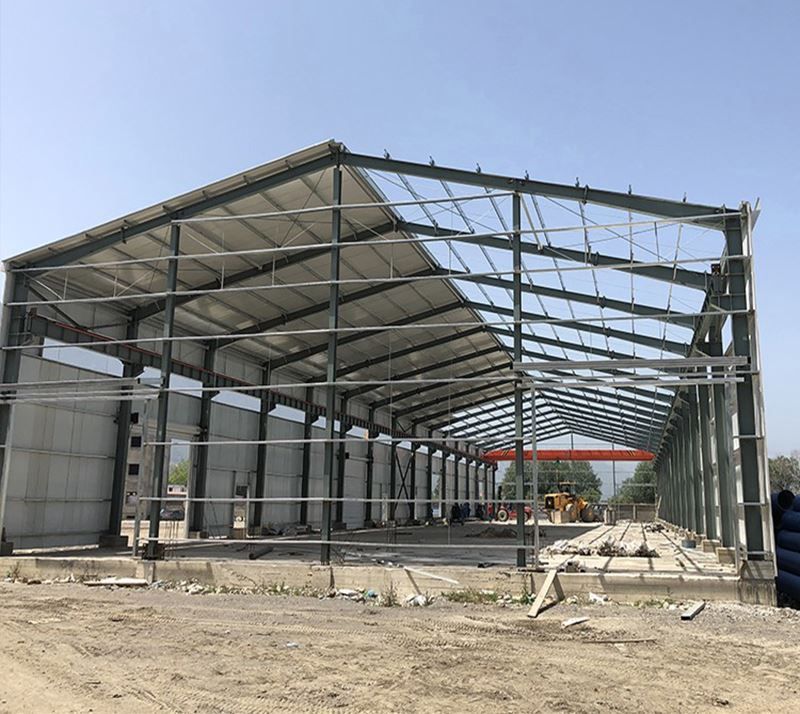

ราคาเหล็กโครงหลังคา คิดยังไงให้คุมงบ
การเทียบราคาควรเปรียบฐานเดียวกันเสมอ ผู้ขายบางรายคิดต่อน้ำหนักกิโลกรัม ขณะที่บางรายเสนอเป็นเมตรตามหน้าตัด ควรขอข้อมูลน้ำหนักต่อเมตรและรวมงานผิวให้ชัดเจนในใบเสนอราคาเดียวกัน อย่าลืมรวมค่าตัด เจาะ เชื่อม เก็บคม ค่าขนส่ง และค่าแรงติดตั้ง เพื่อป้องกันค่าแฝงหน้างาน การวางแผนความยาวตัดให้เข้ากับแบบช่วยลดเศษและเที่ยวรถซ้ำ การรวมส่งพร้อมสมาชิกอื่น เช่น แป เพลตรอง และแผ่นปิดรอยต่อ ทำให้กำหนดการไซต์แน่นอนและลดต้นทุนรวม เมื่อตีโจทย์งบแบบองค์รวม จะเห็นว่าบางครั้งการอัปเกรดผิวหรือหน้าตัดที่เหมาะกว่า ช่วยประหยัดค่าซ่อมระยะยาวได้มากกว่ามองเฉพาะราคาหน้าเหล็ก
ขั้นตอนติดตั้งหน้างานอย่างปลอดภัยและรวดเร็ว
เริ่มจากตรวจแนวคานและจุดยึดให้เรียบร้อยก่อนยกเหล็กขึ้น ใช้ค้ำยันชั่วคราวในช่วงติดตั้งเพื่อกันการบิดตัว กำหนดลำดับยกชิ้นส่วนใหญ่ก่อนแล้วค่อยประกอบสมาชิกย่อย ปรับระดับสันและชายคาให้เที่ยงตรงเพื่อให้แนวลอนแผ่นมุงวิ่งสวย ระยะตั้งศูนย์ของจันทันและแปควรสม่ำเสมอตามแบบเพื่อลดการดัดแปลงหน้างาน เมื่อติดตั้งครบให้ตรวจแรงบิดนอตและซีลรอยต่อจุดเสี่ยงทั้งหมด ปิดปลายท่อเหลี่ยมและทำความสะอาดผิวก่อนส่งมอบ ปิดท้ายด้วยการทดสอบฉีดน้ำเฉพาะจุดเพื่อยืนยันความแน่นหนา แล้วจึงส่งพื้นที่ให้ทีมมุงหลังคาอย่างมั่นใจ
ข้อผิดพลาดที่พบบ่อยและวิธีเลี่ยง
ข้อผิดพลาดที่มักเกิดคือเลือกระยะจันทันและแปห่างเกินจริงจนเกิดการแอ่นและเสียงรบกวนเมื่อเจอลมแรง เลือกความหนาน้อยเกินไปต่อตัวสแปน หรือลืมเผื่อแรงลมยกในพื้นที่โล่ง ทำให้ต้องซ่อมเพิ่มหลังใช้งานไม่นาน อีกข้อคือทาสีบนผิวชื้นหรือมีคราบเกลือ ทำให้ฟิล์มสีพองและสนิมเริ่มจากภายใน การประกบโลหะต่างชนิดโดยไม่มีฉนวนคั่นทำให้เกิดกัลวานิกโครชันแบบไม่รู้ตัว วิธีเลี่ยงคือยึดหลักเตรียมผิวสะอาดแห้ง ตรวจความหนาฟิล์ม ตรวจแรงบิดนอต และกำหนดเช็กลิสต์ตรวจรับร่วมกันตั้งแต่แบบ โครงสร้าง งานผิว และวิธียึดต่อ เพื่อลดช่องว่างการตีความ
สรุป: เลือกระบบให้เหมาะ คุมรายละเอียดงานผิวและการติดตั้ง ลดซ่อมระยะยาว
หัวใจของการทำโครงหลังคาเหล็กให้คุ้มค่าอยู่ที่การจับคู่รูปแบบโครงกับสแปนจริงและวัสดุมุง เลือกหน้าตัดที่พอดีภาระโดยไม่ฟุ่มเฟือย วางระบบป้องกันสนิมให้ตรงสภาพแวดล้อม และคุมรายละเอียดจุดยึดต่อและซีลรอยต่ออย่างประณีต เมื่อรวมกับการจัดซื้อที่โปร่งใสและลำดับติดตั้งที่ปลอดภัย โครงหลังคาจะอยู่ได้ยาว แข็งแรง ดูแลรักษาง่าย และประหยัดค่าใช้จ่ายรวมของอาคารในระยะยาว
คำถามที่พบบ่อย
เหล็กโครงหลังคา มีอะไรบ้าง?
องค์ประกอบหลักได้แก่ โครงถักหรือคานสัน จันทัน แป ค้ำยันทแยง เพลตรอง ฉากเหล็ก และแผ่นปิดรอยต่อ สมาชิกเหล่านี้ทำงานร่วมกันถ่ายแรงจากแผ่นมุงลงสู่โครงสร้างอาคาร จึงต้องกำหนดระยะและวิธียึดให้สัมพันธ์กันตั้งแต่แบบ
เหล็กโครงหลังคา ใช้เหล็กอะไรดี?
ขึ้นกับสแปนและภาระ ถ้าเป็นบ้านและโกดังขนาดกลาง นิยม C หรือ Z เพราะเบาและติดตั้งง่าย งานโชว์ผิวหรือจุดที่ต้องการความแข็งรอบทิศใช้ท่อเหลี่ยม ส่วนสแปนยาวหรือแขวนอุปกรณ์มากมักเลือก H-Beam หรือ I-Beam เพื่อคุมการโก่งตัวได้มั่นใจ
โครงถักต่างจากโครงเฟรมกรอบอย่างไร?
โครงถักใช้ชิ้นส่วนย่อยประกอบเป็นสามเหลี่ยม น้ำหนักคุ้มต่อสแปนและเคลื่อนย้ายสะดวก โครงเฟรมกรอบใช้เสาและคานขนาดใหญ่ ติดตั้งเร็วและได้สเปซโล่งสวย แต่ต้องคุมรอยเชื่อมและกำลังยกในไซต์ให้พร้อม เลือกตามงบ เวลา และพื้นที่ใช้งาน
จะรู้ได้อย่างไรว่าระยะจันทันและแปควรตั้งห่างเท่าไร?
อ้างอิงจากชนิดแผ่นมุง ตารางสเปกผู้ผลิต และค่าการโก่งที่ยอมรับได้ของแบบ กำหนดสแปนจริง น้ำหนักตาย น้ำหนักจร และแรงลมยก แล้วเลือกหน้าตัดและระยะตั้งศูนย์ที่สอดคล้องกัน เพื่อลดเสียงสั่นและยืดอายุแผ่นมุง
ควรชุบกัลวาไนซ์หรือทาสีกันสนิม?
งานภายนอกจัดหรือริมทะเลเหมาะกับชุบกัลวาไนซ์ร้อนเพราะสังกะสีปกป้องเสียสละ ส่วนงานทั่วไประบบสีหลายชั้นที่เตรียมผิวดีจะทนและซ่อมเฉพาะจุดได้ง่าย ทางเลือกผสมคือชุบกัลวาไนซ์แล้วทาสีทับเพื่อความสวยและทนยูวี
คิดราคาเหล็กโครงหลังคาอย่างไรให้ยุติธรรม?
ขอข้อมูลน้ำหนักต่อเมตรจากผู้ขายและเปรียบเทียบบนฐานเดียวกัน รวมงานผิว ขนส่ง ตัดเจาะเชื่อม และแรงติดตั้งในใบเสนอราคาเดียวกัน วางแผนความยาวตัดเพื่อลดเศษและเที่ยวรถซ้ำ จะช่วยคุมงบได้แม่นยำ
จุดรั่วที่ต้องระวังที่สุดอยู่ตรงไหนของหลังคาเหล็ก?
สันหลังคา ชายคา และปั้นลมคือจุดเสี่ยงสูง ควรซีลรอยต่อด้วยวัสดุที่เหมาะ ใช้สกรูยางรองคุณภาพ และตรวจแรงบิดก่อนปิดงาน ปิดปลายท่อเหลี่ยมเพื่อตัดทางไอน้ำเกลือเข้าไปสะสมด้านในซึ่งก่อสนิมจากภายใน
ดูแลโครงหลังคาหลังใช้งานอย่างไรให้ยืดอายุ?
ตั้งรอบตรวจสภาพปีละหนึ่งถึงสองครั้ง เช็กรอยพองของสี คราบสนิม จุดรั่ว และแรงบิดนอต ล้างคราบเกลือในพื้นที่ริมทะเล และซ่อมจุดถลอกทันทีด้วยสีสังกะสีสูงหรือระบบสีตามสเปก เพื่อตัดไฟตั้งแต่ต้นลมและยืดอายุงานผิว
